  • CI-XT100-A焦炉煤气在线激光氧分析系统

     CI-XT100-A焦炉煤气在线激光氧分析系统
  • CI-XT100-A焦炉煤气在线激光氧分析系统

     CI-XT100-A焦炉煤气在线激光氧分析系统
  •  CI-XT100-A焦炉煤气在线激光氧分析系统
  •  CI-XT100-A焦炉煤气在线激光氧分析系统

CI-XT100-A焦炉煤气在线激光氧气分析系统,在经历三年的市场论证下,终于有了升级版本--CI-XT100-B!升级后的系统,在使用过程中有以下特点:

■ 零维护:山东莱钢股份焦化厂、河北旭阳集团等诸多焦化厂从运行到现在均已经超过5年 多,我们取得了技术的重大突破,终于在这个工序的氧气测量取得了革命性的进步,实现了零维护!

■ 零排放:本套系统的一个明显的改进就是实现了零排放。分析测量后的煤气不再像从前一样在大气中放空,而是再次回到煤气管道,实现零排放,响应国家号召,更安全,更环保!

■ 大大降低了系统对蒸汽含水量以及对水质要求的依附性!

■ 特制的等压差水洗器,除焦能力更强,不会被堵塞!

■ 采用间接冷却装置,冷却效果更好,更节省水资源!

■ 操作更简捷、使用更方便

■ 不需要高纯氮气做保护气


CI385激光氧分析仪

CI385型激光氧分析仪具有精度高、响应快、效准周期长、性能稳定可靠,是当今世界上最先进的氧量分析仪之一。可测量0到25%的氧气。
CI385 氧气变送器采用SPECTRACAP® 传感器技术,是监测水汽与活跃气体中氧含量的理想产品。典型应用在气体发生器,惰性气体,发酵与化肥处理监测等。激光测量技术CI385 的测量探头采用结构紧凑的管道二极管激光(TDL)气体分光计。这种光测量技术以优异的稳定性与高灵敏性而著称。
CI385型激光氧分析仪为抗氢防腐仪器适用于易燃易爆氧混合气体或者空气中氧浓度的测定。可广泛应用化工及冶炼行业,如半水煤气和焦炉煤气。半导体的保护气体中氧浓度的检测、高温熔炉送氧浓度的检测;动植物培养、蔬菜、食品加工贮藏过程中氧浓度测定;也可用于家庭中氧浓度的测定;舰艇、地下指挥中心、隧道、深井、人防工程、城市坑道中氧浓度测定等。
■ 二极管激光式氧气分析仪用于工业气体测量
■ 降低了采样设备的需求
■ 直接接触式探头或采样室选项
■ 耐受腐蚀性气体
■ 耐受极湿环境甚至液态水
■ 低维护量
■ 预防性维护诊断
■ 加热的光学表面防止结露


技术指标

测量范围                                ■ 0 ... 100 % O2

准确度                                   ■ ±0.2 % O2

温度系数                                ■ ±2 % 读数

稳定性                                   ■ ±1 % 读数/年

零点漂移                                ■ ±0.1 % O2/年

响应时间                                ■ 1 s

静止空气中扩散式响应时间        ■ T63/T90

不带过滤器                             ■ 10 s / 20 s

带不锈钢网过滤器                    ■ 10 s / 25 s

带不锈钢网和PTFE过滤器          ■ 30 s / 70 s


工作环境

探头工作温度范围 (在线安装)     ■ -20 ... +80°C

电子部分(外壳)                         ■ -40 ... +60°C

变送器(周围环境测量)                ■ -20 ... +60 °C

工作压力范围                            ■ 0.8 ... 1.4 bar

探头最大压力范围                      ■ 最高至 10 bar


机械部分

外壳材料                                 ■ G-AlSi10 Mg (DIN 1725)

探头材料                                 ■ AISI 316

外壳保护等级                           ■ IP66

重量                                       ■  2 kg

安装法兰尺寸                           ■ 96 mm

可以与标准法兰连接(最小尺寸)   ■ DIN (2527B) DN50 和 ANSI (150) 2.5"

电缆衬套                                 ■ 衬套 M20 x 1.5不锈

钢网过滤器                              ■ 开口 Ø 310 μm

感湿材料                                 ■ AISI 316, EPDM或Kalrez (选项), PTFE (选项), SiN, MgF2


输入和输出

供电(输入范围)                        ■ 11 … 36 VDC

电耗最大                                ■ 6 W

电耗典型                                ■ 3 W

模拟输出                                ■ 0/4 ..20 mA, sourcing

最大负载                                ■ 500 Ω

串口输出(两线,非隔离)            ■ RS-485

报警输出                                ■ 30 VAC/60 VDC

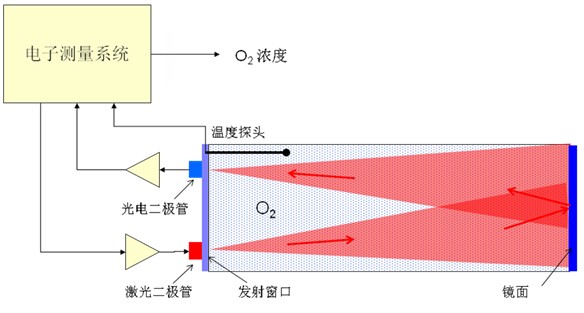

测量原理:

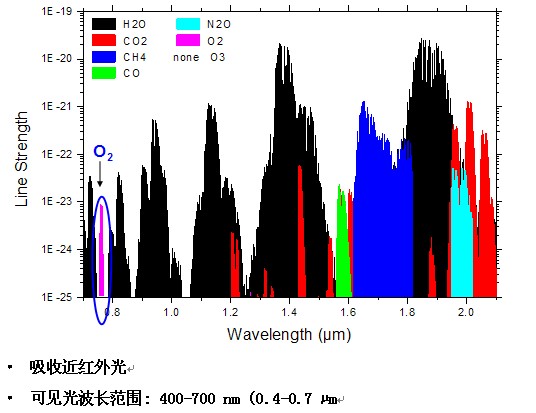

气体吸收的光波长


与竞争者的比较


燃烧/爆炸的必要条件

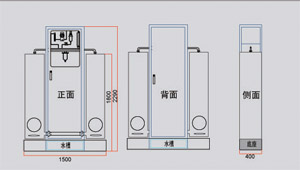

平面图



部分业绩


■ 山西星原焦化有限公司

■ 山西太岳焦化有限公司

■ 山西银炎东升焦化有限责任公司(原巨海焦化)

■ 河北邢台中煤旭阳焦化有限公司

■ 河北定州旭阳焦化有限公司

■ 河北邯郸华明煤焦化有限公司

■ 河北峰峰鹏通焦化有限公司

■ 山东莱钢股份焦化厂

■ 山东金能煤化工有限公司

■ 山东诚力燃气有限公司

■ 宁夏宇光能源实业有限公司

■ 内蒙古利民煤焦有限责任公司(神华集团乌海能源公司)
